挑战

移动军事地面雷达系统的制造商需要一个通风口，该通风口可为地面车辆上的电子机柜提供高气流和EMI屏蔽。

设计要求

• 必须按照MIL-DTL-64159伪装油漆

• 气流，EMI屏蔽和暴风雨天气密封

• 高度定制的垫片配置

关键客户要求

• 高风量

• 出色的EMI屏蔽

• 与客户机箱的颜色匹配

• 高温，潮湿和盐分/腐蚀

• 环境和天气密封

结论

Parker Chomerics为移动地面雷达单元设计了带有附加EMI屏蔽和防风雨密封垫的定制通风口。我们的内部测试服务工程师通过各种性能测试，包括温度，湿度，盐雾/腐蚀和屏蔽，对该设计进行了评估。

通风口组件通过了屏蔽测试，还通过了客户的目视检查，以了解测试期间发生的情况，例如湿度和盐雾/腐蚀。总的来说，这是一个成功的资格认证程序。

解决方案

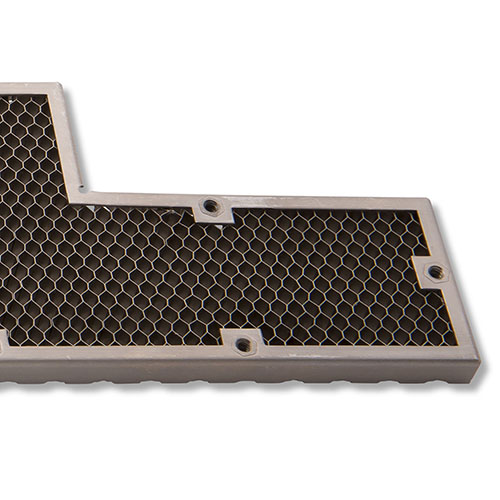

Parker Chomerics设计了具有锡/ e的定制通风口。镀镍，单层1/8英寸蜂窝铝蜂窝。单层允许最大气流，而镀层提供了高EMI屏蔽性能。

将CHO-SEAL®共挤EMI垫圈安装在通风孔框架的凹槽中。该垫圈的特征是单个均质的条带，其中一半导电，另一半提供防风雨密封。进行了测试，并且组装超出了客户的屏蔽和密封要求。
