在线咨询一、客户价值主张
POLA SOLID是复合材料电磁接口（EMI）屏蔽和环保密封垫片包含数百种材料嵌入到固体弹性体的Z轴。
提供各种平面密封配置，包括片材，带材和模切零件，POLA SOLID很容易集成到现有应用程序中组件，从非EMI解决方案成为可能。
具有可比的性能替代成本的一小部分同时提供EMI屏蔽的解决方案和天气密封性能，如以及完全匹配的机会接口的电势铝表面，POLA SOLID节省总拥有成本价格超过50％减少腐蚀返工。
二、特点和优点
• 固体硅树脂增加耐用性和密封性能
• 固体硅树脂粘合剂会导致坚固的密封材料，可以承受更大的紧固件扭矩值以及压力增加和天气密封要求。
• 多种线材合金选项允许电流兼容性有待优化在垫片和配合之间表面
• 电流兼容性允许优化的腐蚀缓解和避免相关的返工成本。
• 固化到位的电线不会驱逐，从而消除异物物体碎片问题
• 消除异物碎片确保适当的返工成本可以避免电气短路。
• 垫圈间“咬合”线挠曲允许非导电使用的压敏胶而不是导电系统EMI更常见垫片解决方案
• 消除导电压力敏感的粘合剂效果更好附着力小，电腐蚀小整个系统的潜力，从而减少两个垫片的安装工作以及与腐蚀有关的返工。
• 提供各种外形尺寸包括小条，床单和转换的垫片，从而允许易于应用和制造积分
• 减少各种尺寸二级业务和资本通常相关的支出带垫片转换。
POLA SOLID-产品信息
材质规格 | |||||
典型特性 | 固体硅 | 固体氟硅酮2 | 线材合金 | ||
铝1 | 蒙乃尔 | 磷青铜2 | |||
材料规格 | A-A-59588 3A级，30级 | MIL-R-25988 1级，40级，II型 | Alloy 5056, AMS-4182 | QQ-N-281, AMS-4730 | Alloy 30, ASTM B-105 |
线径 | 0.005 in (0.13 mm) | 0.0045 in (0.11 mm) | 0.002 in (0.05 mm) | ||
温度范围 | -65 oF至392 oF（-55 oC至200 oC） | -65 oF至392 oF（-55 oC至200 oC） | 见下文3 | ||
推荐压缩 | 10％-30％，（考虑环LMC和MMC）4 | ||||
推荐闭合力 | 25 PSI to 100 PSI | ||||
压敏胶选项 | 丙烯酸，厚度为0.002英寸 | ||||
压缩变形 | 25% | 25% | - | ||
线密度 | 900/in2 ±15% | ||||
笔记
1.最大抗拉强度不超过75,000 PSI
2.非标，请咨询
3.复合材料受硅树脂温度范围的限制
4. LMC：最低物料条件，MMC：最高物料条件
POLA固体板料：
纸张的标准宽度最大为9英寸。 大于9英寸的纸张将被提供两个或更多宽度粘合在一起。标准纸张长度为3英尺。 床单可以用传统切割方法转换包括钢直模或水刀。
标准板公差英寸（毫米） | ||
外型尺寸 | 高（H） | 宽（W） |
0.032 to 0.092 (0.81 to 2.34) | +0.010 (0.25), -0.005 (0.13) | ±0.015(±0.38) |
0.093 to 0.125 (3.26 to 3.18) | ±0.010 (±0.25) | ±0.015(±0.38) |
0.126 to 0.250 (3.20 to 6.35) | ±0.010 (±0.25) | ±0.031(±0.79) |
0.251 to 0.750 (6.37 to 19.05) | ±0.010 (±0.25) | ±0.047(±1.19) |
0.751 to 1.000 (19.08 to 25.4) | ±0.015 (±0.38) | ±0.062(±1.57) |
POLA实心标准板垫片英寸（毫米） | |||||
厚度 | 宽度 | 零件号 | |||
蒙乃尔线 | 铝线 | ||||
0.032 | (0.81) | 3.000 | (76.2) | 07-0701-3003 | 07-0702-3003 |
0.032 | (0.81) | 4.500 | (114.3) | 07-0701-4503 | 07-0702-4503 |
0.032 | (0.81) | 6.000 | (152.4) | 07-0701-6003 | 07-0702-6003 |
0.032 | (0.81) | 9.000 | (228.6) | 07-0701-9003 | 07-0702-9003 |
0.045 | (1.14) | 3.000 | (76.2) | 07-0701-3004 | 07-0702-3004 |
0.045 | (1.14) | 4.500 | (114.3) | 07-0701-4504 | 07-0702-4504 |
0.045 | (1.14) | 6.000 | (152.4) | 07-0701-6004 | 07-0702-6004 |
0.045 | (1.14) | 9.000 | (228.6) | 07-0701-9004 | 07-0702-9004 |
0.055 | (1.40) | 3.000 | (76.2) | 07-0701-3005 | 07-0702-3005 |
0.055 | (1.40) | 4.500 | (114.3) | 07-0701-4505 | 07-0702-4505 |
0.055 | (1.40) | 6.000 | (152.4) | 07-0701-6005 | 07-0702-6005 |
0.055 | (1.40) | 9.000 | (228.6) | 07-0701-9005 | 07-0702-9005 |
0.062 | (1.57) | 3.000 | (76.2) | 07-0701-3006 | 07-0702-3006 |
0.062 | (1.57) | 4.500 | (114.3) | 07-0701-4506 | 07-0702-4506 |
0.062 | (1.57) | 6.000 | (152.4) | 07-0701-6006 | 07-0702-6006 |
0.062 | (1.57) | 9.000 | (228.6) | 07-0701-9006 | 07-0702-9006 |
0.094 | (2.38) | 3.000 | (76.2) | 07-0701-3009 | 07-0702-3009 |
0.094 | (2.38) | 4.500 | (114.3) | 07-0701-4509 | 07-0702-4509 |
0.094 | (2.38) | 6.000 | (152.4) | 07-0701-6009 | 07-0702-6009 |
0.094 | (2.38) | 9.000 | (228.6) | 07-0701-9009 | 07-0702-9009 |
POLA实心标准板垫片英寸（毫米） | |||
厚度 | 宽度 | 零件号 | |
蒙乃尔线 | 铝线 | ||
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) | 3.000 (76.2) 4.500 (114.3) 6.000 (152.4) 9.000 (228.6) | 07-0701-3012 07-0701-4512 07-0701-6012 07-0701-9012 | 07-0702-3012 07-0702-4512 07-0702-6012 07-0702-9012 |
0.156 (3.96) 0.156 (3.96) 0.156 (3.96) 0.156 (3.96) | 3.000 (76.2) 4.500 (114.3) 6.000 (152.4) 9.000 (228.6) | 07-0701-3015 07-0701-4515 07-0701-6015 07-0701-9015 | 07-0702-3015 07-0702-4515 07-0702-6015 07-0702-9015 |
0.188 (4.78) 0.188 (4.78) 0.188 (4.78) 0.188 (4.78) | 3.000 (76.2) 4.500 (114.3) 6.000 (152.4) 9.000 (228.6) | 07-0701-3018 07-0701-4518 07-0701-6018 07-0701-9018 | 07-0702-3018 07-0702-4518 07-0702-6018 07-0702-9018 |
0.250 (6.35) 0.250 (6.35) 0.250 (6.35) 0.250 (6.35) | 3.000 (76.2) 4.500 (114.3) 6.000 (152.4) 9.000 (228.6) | 07-0701-3025 07-0701-4525 07-0701-6025 07-0701-9025 | 07-0702-3025 07-0702-4525 07-0702-6025 07-0702-9025 |
POLA SOLID-产品信息
实心带：
条带的标准宽度范围为.093至1.000英寸，建议的高宽比为不大于1：1。 标准带钢长度为11英尺。可根据要求提供粘合的连续长度。双条带是标准条带的变体定向线仅占总数的一部分条带宽度。 垫片的未占用部分提供改善的密封性和耐腐蚀性适用于需要优化密封性能的应用。条带的宽度为0.375英寸或更大，带有线占用部分的标准宽度为0.250英寸。
标准带公差英寸（毫米） | ||
外型尺寸 | 高（H） | 宽度(W) |
0.062 to 0.092 (1.57 to 2.34) | +0.010 (0.25), -0.005 (0.13) | ±0.015(±0.38) |
0.093 to 0.125 (3.26 to 3.18) | ±0.010 (±0.25) | ±0.015(±0.38) |
0.126 to 0.250 (3.20 to 6.35) | ±0.010 (±0.25) | ±0.031(±0.79) |
0.251 to 0.750 (6.37 to 19.05) | ±0.010 (±0.25) | ±0.047(±1.19) |
0.751 to 1.000 (19.08 to 25.4) | ±0.015 (±0.38) | ±0.062(±1.57) |
厚度 | 宽度 | 零件号 | |||||||||
蒙乃尔线 | 铝线 | 双蒙乃尔线 | |||||||||
0.062 | (1.57) | 0.093 | (2.36) | 07 | 0101 | -0400 | 07 | -0102 | -0599 | N/A | |
0.062 | (1.57) | 0.125 | (3.18) | 07 | 0101 | -0358 | 07 | -0102 | -0468 | N/A | |
0.062 | (1.57) | 0.187 | (4.78) | 07 | 0101 | -0364 | 07 | -0102 | -0457 | N/A | |
0.062 | (1.57) | 0.250 | (6.35) | 07 | 0101 | -0293 | 07 | -0102 | -0600 | N/A | |
0.062 | (1.57) | 0.312 | (7.92) | 07 | 0101 | -0395 | 07 | -0102 | -0558 | N/A | |
0.062 | (1.57) | 0.375 | (9.53) | 07 | 0101 | -0300 | 07 | -0102 | -0601 | 07 | -0101-0359 |
0.062 | (1.57) | 0.500 | (12.70) | 07 | 0101 | -0377 | 07 | -0102 | -0461 | 07- | 0101-11163 |
0.062 | (1.57) | 0.625 | (15.88) | 07 | 0101 | -0418 | 07 | -0102 | -0391 | 07 | -0101-0259 |
0.062 | (1.57) | 0.750 | (19.05) | 07 | 0101 | -0289 | 07 | -0102 | -0415 | 07 | -0101-0260 |
0.062 | (1.57) | 1.000 | (25.4) | 07 | 0101 | -0491 | 07 | -0102 | -0432 | 07- | 0101-11164 |
0.093 | (2.36) | 0.093 | (2.36) | 07 | 0101 | -0255 | 07 | -0102-0480 | N/A | ||
0.093 | (2.36) | 0.125 | (3.18) | 07 | 0101 | -0366 | 07 | 0102-11146 | N/A | ||
0.093 | (2.36) | 0.187 | (4.78) | 07 | 0101 | -0312 | 07 | -0102 | -0602 | N/A | |
0.093 | (2.36) | 0.250 | (6.35) | 07 | 0101 | -0230 | 07 | -0102 | -0603 | N/A | |
0.093 | (2.36) | 0.312 | (7.92) | 07 | 0101 | -0598 | 07 | -0102 | -0604 | N/A | |
0.093 | (2.36) | 0.375 | (9.53) | 07 | 0101 | -0426 | 07 | -0102 | -0605 | 07 | -0101-0239 |
0.093 | (2.36) | 0.500 | (12.70) | 07 | 0101 | -0257 | 07 | -0102 | -0606 | 07 | -0101-0298 |
0.093 | (2.36) | 0.625 | (15.88) | 07 | 0101 | -0370 | 07 | -0102 | -0393 | 07 | -0101-0545 |
0.093 | (2.36) | 0.750 | (19.05) | 07 | 0101 | -0315 | 07 | 0102-11147 | 07 | -0101-0547 | |
0.093 | (2.36) | 1.000 | (25.4) | 07 | 0101 | -0456 | 07 | 0102-11148 | 07- | 0101-11165 | |
0.125 | (3.18) | 0.125 | (3.18) | 07 | 0101 | -0004 | 07 | -0102 | -0048 | N/A | |
0.125 | (3.18) | 0.187 | (4.78) | 07 | 0101 | -0020 | 07 | -0102 | -0050 | N/A | |
0.125 | (3.18) | 0.250 | (6.35) | 07 | 0101 | -0010 | 07 | -0102 | -0054 | N/A | |
0.125 | (3.18) | 0.312 | (7.92) | 07 | 0101 | -0024 | 07 | -0102 | -0059 | N/A | |
0.125 | (3.18) | 0.375 | (9.53) | 07 | 0101 | -0028 | 07 | -0102 | -0063 | 07 | -0101-0176 |
0.125 | (3.18) | 0.500 | (12.70) | 07 | 0101 | -0088 | 07 | -0102 | -0092 | 07 | -0101-0177 |
0.125 | (3.18) | 0.625 | (15.88) | 07 | 0101 | -0152 | 07 | -0102 | -0164 | 07 | -0101-0178 |
0.125 | (3.18) | 0.750 | (19.05) | 07 | 0101 | -0250 | 07 | -0102 | -0529 | 07 | -0101-0179 |
0.125 | (3.18) | 1.000 | (25.4) | 07 | 0101 | -0268 | 07 | -0102 | -0525 | 07- | 0101-11166 |
0.156 | (3.96) | 0.156 | (3.96) | 07 | 0101 | -0502 | 07 | 0102- | 11149 | N/A | |
0.156 | (3.96) | 0.187 | (4.78) | 07 | 0101 | -0226 | 07 | 0102- | 11150 | N/A | |
0.156 | (3.96) | 0.250 | (6.35) | 07 | 0101 | -0368 | 07 | 0102- | 11151 | N/A | |
0.156 | (3.96) | 0.312 | (7.92) | 07 | 0101 | -0632 | 07 | 0102- | 11152 | N/A | |
0.156 | (3.96) | 0.375 | (9.53) | 07- | 0101-11142 | 07 | 0102- | 11153 | 07- | 0101-11167 | |
0.156 | (3.96) | 0.500 | (12.70) | 07 | 0101 | -0627 | 07 | 0102- | 11154 | 07- | 0101-11168 |
0.156 | (3.96) | 0.625 | (15.88) | 07 | 0101 | -0628 | 07 | 0102- | 11155 | 07- | 0101-11169 |
0.156 | (3.96) | 0.750 | (19.05) | 07 | 0101 | -0630 | 07 | 0102- | 11156 | 07- | 0101-11170 |
0.156 | (3.96) | 1.000 | (25.4) | 07-0101-11143 | 07 | 0102- | 11157 | 07- | 0101-11171 | ||
POLA实心标准条纹垫圈英寸（mm） | ||||
厚度 | 宽度 | 零件号 | ||
蒙乃尔线 | 铝线 | 双蒙乃尔线 | ||
0.187 (4.78) | 0.187 (4.78) | 07-0101-0011 | 07-0102-0051 | N/A |
0.187 (4.78) | 0.250 (6.35) | 07-0101-0021 | 07-0102-0055 | N/A |
0.187 (4.78) | 0.312 (7.92) | 07-0101-0025 | 07-0102-0060 | N/A |
0.187 (4.78) | 0.375 (9.53) | 07-0101-0120 | 07-0102-0122 | 07-0101-0180 |
0.187 (4.78) | 0.500 (12.70) | 07-0101-0089 | 07-0102-0093 | 07-0101-0181 |
0.187 (4.78 | 0.625 (15.88) | 07-0101-0153 | 07-0102-0165 | 07-0101-0182 |
0.187 (4.78) | 0.750 (19.05) | 07-0101-0378 | 07-0102-11158 | 07-0101-0183 |
0.187 (4.78) | 1.000 (25.4) | 07-0101-11144 | 07-0102-11159 | 07-0101-11172 |
0.250 (6.35) | 0.250 (6.35) | 07-0101-0003 | 07-0102-0056 | N/A |
0.250 (6.35) | 0.312 (7.92) | 07-0101-0026 | 07-0102-0061 | N/A |
0.250 (6.35) | 0.375 (9.53) | 07-0101-0029 | 07-0102-0064 | 07-0101-0536 |
0.250 (6.35) | 0.500 (12.70) | 07-0101-0031 | 07-0102-0066 | 07-0101-0184 |
0.250 (6.35) | 0.625 (15.88) | 07-0101-0154 | 07-0102-0166 | 07-0101-0185 |
0.250 (6.35) | 0.750 (19.05) | 07-0101-0390 | 07-0102-0530 | 07-0101-0186 |
0.250 (6.35) | 1.000 (25.4) | 07-0101-0449 | 07-0102-0526 | 07-0101-0408 |
0.312 (7.92) | 0.312 (7.92) | 07-0101-0027 | 07-0102-0062 | N/A |
0.312 (7.92) | 0.375 (9.53) | 07-0101-0124 | 07-0102-0126 | 07-0101-11173 |
0.312 (7.92) | 0.500 (12.70) | 07-0101-0136 | 07-0102-0138 | 07-0101-0442 |
0.312 (7.92) | 0.625 (15.88) | 07-0101-0363 | 07-0102-11160 | 07-0101-11174 |
0.312 (7.92) | 0.750 (19.05) | 07-0101-0497 | 07-0102-11161 | 07-0101-0441 |
0.312 (7.92) | 1.000 (25.4) | 07-0101-11145 | 07-0102-11162 | 07-0101-11175 |
0.375 (9.53) | 0.375 (9.53) | 07-0101-0030 | 07-0102-0065 | 07-0101-11176 |
0.375 (9.53) | 0.500 (12.70) | 07-0101-0140 | 07-0102-0142 | 07-0101-11177 |
0.375 (9.53) | 0.625 (15.88) | 07-0101-0155 | 07-0102-0167 | 07-0101-11178 |
0.375 (9.53) | 0.750 (19.05) | 07-0101-0296 | 07-0102-0531 | 07-0101-0447 |
0.375 (9.53) | 1.000 (25.4) | 07-0101-0519 | 07-0102-0527 | 07-0101-11179 |
0.500 (12.70) | 0.500 (12.70) | 07-0101-0009 | 07-0102-0067 | 07-0101-0317 |
0.500 (12.70) | 0.625 (15.88) | 07-0101-0156 | 07-0102-0168 | 07-0101-11180 |
0.500 (12.70) | 0.750 (19.05) | 07-0101-0509 | 07-0102-0532 | 07-0101-0448 |
0.500 (12.70) | 1.000 (25.4) | 07-0101-0520 | 07-0102-0528 | 07-0101-0401 |
POLA SOLID-产品信息
成品垫片：
派克Chomerics可以利用各种切割和粘合技术来提供成品垫圈。 压缩停止集成为可根据要求提供。 请直接与Parker Chomerics联系以获得设计帮助。
模切垫片设计参数英寸（毫米） | |
A尺寸公差<10（<254）10至15（254至381）>15（> 381） | 标称值的±0.010（0.25）±0.020（0.51）±0.20％ 暗淡 |
B分钟 宽度 | 0.125 (3.18) |
C分钟 室壁厚度 | 0.080 (2.03) |
D分钟 开孔直径 | 0.060 (1.52) |
E槽 | 如果最低 壁厚C无法容纳，应将孔更改为槽。 |
拼接/模切垫片设计参数英寸（毫米） | |||
外型尺寸 | 0-12.0 (0-30 cm) | 12.1-24.0 (31-61cm) | 24.1-36.0 (61-91 cm) |
A,B | ±0.03 (±0.76) | ±0.06 (±1.52) | ±0.12 (±3.05) |
C | （宽度）见表2 | ||
D | ±0.02 (±0.51) | ±0.02 (±0.51) | ±0.02 (±0.51) |
E, F, G, H, J, K | ±0.02 (±0.51) | ±0.04 (±1.02) | ±0.06 (±1.52) |
L | ±0.02 (±0.51) | ±0.02 (±0.51) | ±0.02 (±0.51) |

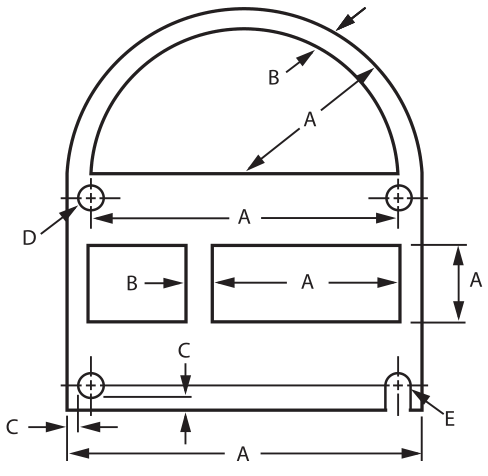

图1冲切垫片

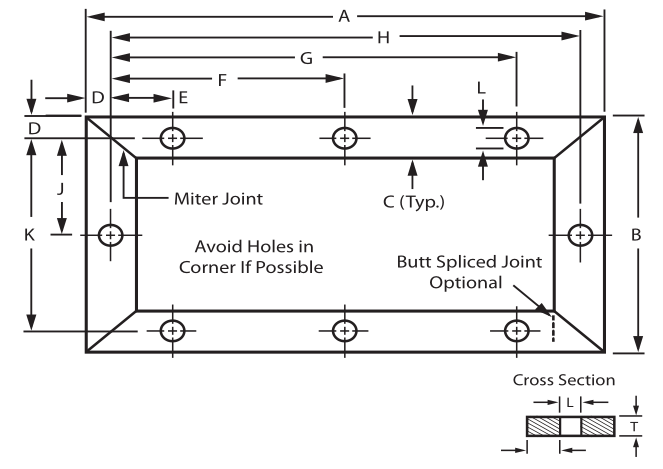

图2拼接垫片
