SOFT-SHIELD®5000派克固美丽Parker Chomerics

SOFT-SHIELD®5000系列垫片提供低成本和高性能EMI商用电子垫片解决方案系统。高可靠性导电泡沫芯结构上的织物提供铍的经济有效替代品铜或不锈钢指架EMI垫片。这些导电的应用氨基甲酸乙酯泡沫芯垫片上的织物包括;商业电子外壳医疗电子和一般工业应用程序。各种可用的横截面轮廓允许非常低的闭合力,从而使必要的紧固件数量,以简化操作,用户友好的安装,不起作用屏蔽效果。定尺垫片条由此自行终止增强应用程

全国服务热线:13616288461

在线咨询

一、客户价值主张

SOFT-SHIELD®5000系列垫片提供低成本和高性能EMI商用电子垫片解决方案系统。高可靠性导电泡沫芯结构上的织物提供铍的经济有效替代品铜或不锈钢指架EMI垫片。这些导电的应用氨基甲酸乙酯泡沫芯垫片上的织物包括;商业电子外壳医疗电子和一般工业应用程序。各种可用的横截面轮廓允许非常低的闭合力,从而使必要的紧固件数量,以简化操作,用户友好的安装,不起作用屏蔽效果。定尺垫片条由此自行终止增强应用程序的可靠性。聚氨酯泡沫芯具有出色的可压缩性使垫片材料对薄壁塑料特别有吸引力外壳。垫片标配符合UL 94 V-0易燃性等级。


二、产品特点

• 所需的关闭力低最佳性能。

• 提供屏蔽效果从10 MHz到10 GHz超过90 dB。

• 镀银镍,编织,防撕尼龙外套可压缩聚氨酯泡沫芯。

• 附带压力的标准丙烯酸敏感型胶粘剂(PSA)

• 自封夹克–不宽松垫圈时纤维或锋利的边缘被削减。

• 屏蔽层不劣化10,000后的有效性偏转周期。

• 以8英尺的标准长度提供多种截面样式,包括矩形,正方形,D形,C形折叠,Astragel,P形,三角形,和带有刚性刀片的刀口。自定义配置文件也是可能的。

• 可作为吻切部件聚酯薄膜离型纸“剥离和粘贴应用程序。

• 可单独购买预切件。

• 单件“相框”垫片也可以由连续制造长度,包含积分预切槽口。

• UL 94V-0等级。

• 符合RoHS和REACH


SOFT-SHIELD®5000-产品信息


典型特性

属性

测试方法

SOFT-SHIELD 5000

屏蔽效能

CHO-TM-TP08

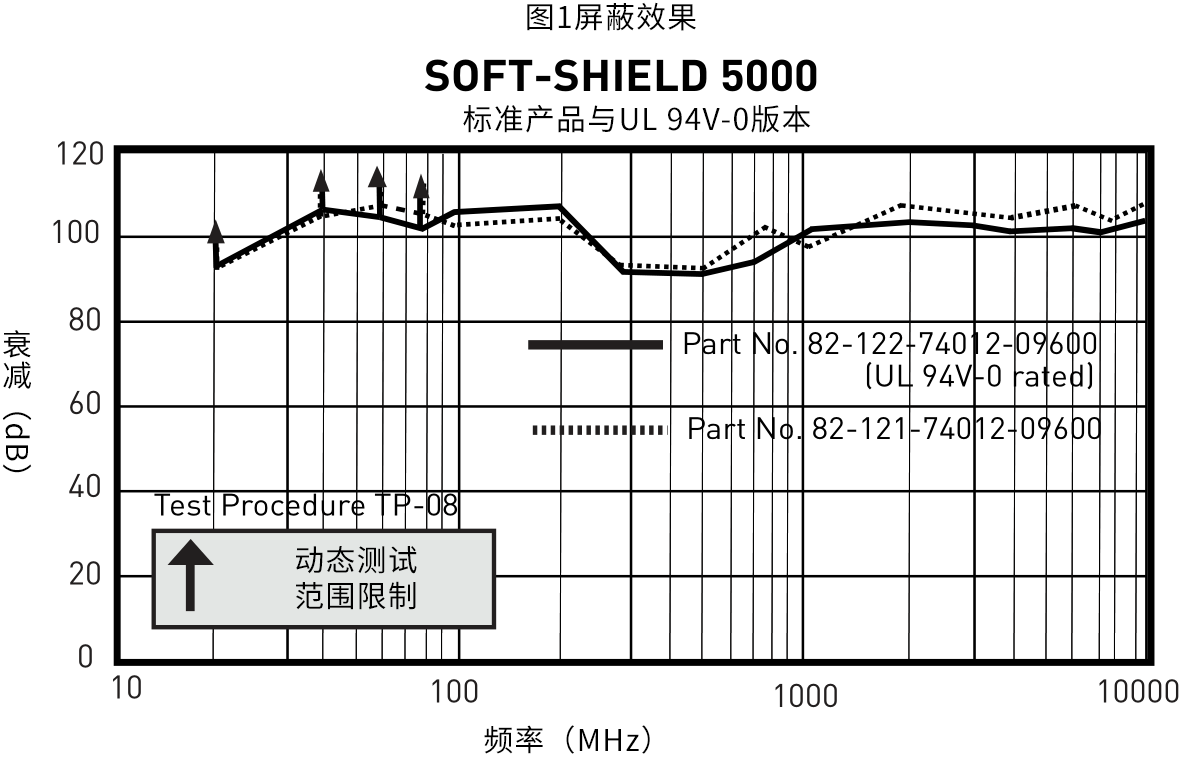

见图1

压缩变形

ASTM C165(修改)

查看每个配置文件的图表

压缩永久变形,%@ 25%变形

ASTM D3574(修改)

<15%

电导率

CEPS-0002

最大0.1 ohm / sq。

粘合剥离强度

ASTM D1000(900弯曲)

最小4磅/英寸(0.7 N / mm)

压敏胶


非导电胶

工作温度范围


-40至+ 700C


尺寸公差

横截面英寸(mm)最高0.040(1.02)高于0.040(1.02)切割长度英寸(cm)最高5.00(最高12.7)5.01至10.00(12.7至25.4)10.01至15.00(25.4至38.1)15.01至20.00 (38.1至50.8)20.01至30.00(50.8至76.2)30.01至48.00(76.2至121.92)48.01至95.00(121.92至241.3)超过95.00(超过241.3)模切英寸(mm)高达10.00(高达254) 10.01至20.00(254.3至508)20.01至30.00(508.3至762)超过30.00(超过762)

英寸(mm)±0.010(0.25)±0.020(0.51)英寸(mm)±0.030(0.76)±0.060(1.52)±0.070(1.78)±0.080(2.03)±0.100(2.54)±0.200(5.08)±0.250 (6.35)±0.500(12.7)英寸(mm)±0.020(0.51)±0.030(0.76)±0.040(1.02)±0.060(1.52)



×
