SOFT-SHIELD®4850-STRIP多平面，Z轴导电胶条是新的成功的4850的便捷形式EMI薄垫片。 这些带状垫片提供以下范围的EMI屏蔽70-80dB，以及较低的闭合力，较低的压缩永久变形，最高可达20％比泡沫织物垫片的成本更低。
全国服务热线：13616288461
在线咨询一、客户价值主张
SOFT-SHIELD®4850-STRIP多平面，Z轴导电胶条是新的成功的4850的便捷形式EMI薄垫片。 这些带状垫片提供以下范围的EMI屏蔽70-80dB，以及较低的闭合力，较低的压缩永久变形，最高可达20％比泡沫织物垫片的成本更低。
通过优化导电镀银纤维结构，加载并在密闭单元中分散聚氨酯泡沫基质，软屏蔽4850-STRIP垫圈可提供高Z轴具有极短接地的导电性路径。 自诚信基础泡沫毫不妥协，软屏蔽4850-STRIP垫片提供了卓越的性能物理和机械性能。
它们非常适合用作屏蔽垫片用于背板，连接器，检修面板和作为接地接口。垫片以标准宽度提供方便的2英尺（610毫米）长度。自定义尺寸可用。
二、产品特点
• 方便的预切条是准备申请
• 导电压力压敏胶丙烯酸（PSA）优化垫片的附着力并电接口电阻
• 出色的压缩永久变形与传统导电泡沫
• 所需的关闭力非常低
• 稳定的电气性能（通过电阻）多次关闭周期。
• 符合RoHs和UL94 V-0可燃性等级

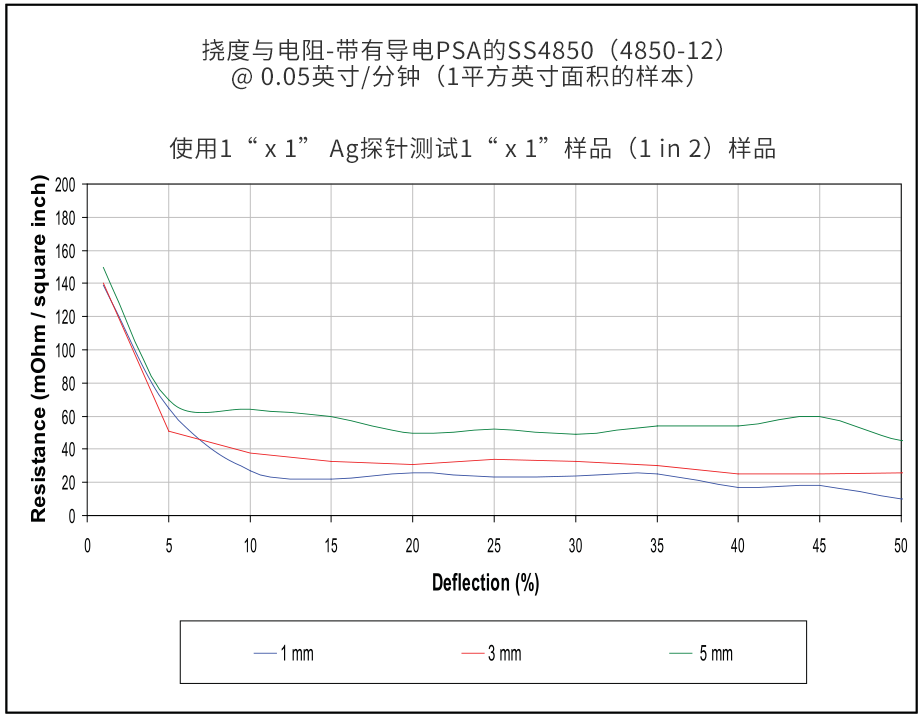

• 低挠度（5％）4850-STRIP演示最佳的电气性能。
三、典型应用
• 面板密封
• 盖封
• 接地垫
• 门封条
• 台式/笔记本电脑
• 娱乐系统
• CD /接收器主机
• 路边援助系统
• 卫星无线电接收机
SOFT-SHIELD®4850带状垫片-产品信息
表1-典型属性
典型特性 | SOFT-SHIELD® 4850-STRIP | 测试方法 |
压缩变形3mm厚的样品 | 25% - 2.5 psi (17.2 kPa) 50% - 4.3 psi (29.6 kPa) | ASTM C165 (Mod.) |

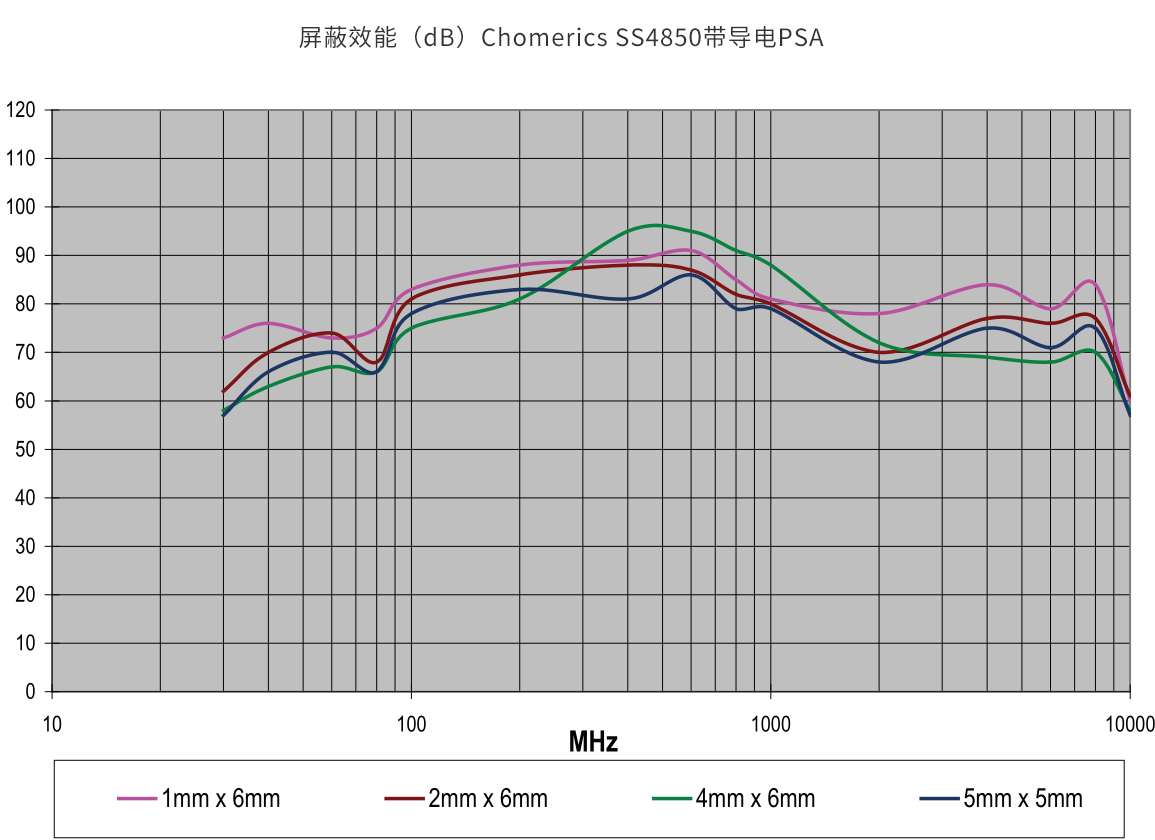

屏蔽效率20MHz至10 GHZ | 平均：70-80（dB） | CHO-TM-TP08 |
垫片压缩套件 | <15% | ASTM D3574 |
拉伸强度3mm厚样品 | 9.9磅/英寸2 psi（68.3 kPa） | ASTM D412（修改） |
导电丙烯酸PSA剥离强度 | 15盎司/英寸 | ASTM D1000（修改为90o剥离） |
易燃 | V-0 | UL 94 |
工作温度 | -40o to 70o C | -- |
表2-标准件
厚度（毫米） | ||||||
1.0 | 1.5 | 2.0 | 3.0 | 4.0 | 5.0 | |
宽度（毫米） | 2.5 | 2.5 | 2.5 | 2.5 | N/A | N/A |
3.0 | 3.0 | 3.0 | 3.0 | 3.0 | N/A | |
4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | |
4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | |
6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | |
6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | |
7.0 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 | |
8.0 | 8.0 | 8.0 | 8.0 | 8.0 | 8.0 | |
9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | |
10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | |
12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | |
13.0 | 13.0 | 13.0 | 13.0 | 13.0 | 13.0 | |
15.0 | 15.0 | 15.0 | 15.0 | 15.0 | 15.0 | |
